"Тарелочная" версия от 05.11.2018
Идея аппаратной совместимости модуля с электронными барабанами и электронными тарелками возникла уже тогда, когда барабанный модуль выдал первые звуки. Действительно, для совместимости с тарелками достаточно всего лишь вывести в гнездо педали хета напряжение +5в для питания датчика раскрытия Хета, а также добавить вход сигнала глушения тарелки Крэш. Ради зоны глушения Крэша и расширения памяти для хранения сэмплов пришлось пожертвовать двумя светодиодами. Тарелка Райд - двухзонная, будет подключаться в гнездо для двухзонного малого барабана. Так что аппаратно модуль готов к подключению тарелок, дело за соответствующим ПО.
Последующие прошивки предназначены именно к этой "тарелочной" версию модуля, при этом совместимость с предыдущими версиями, в том числе в журнале "Радио", сохранится, но светодиод будет работать только один.

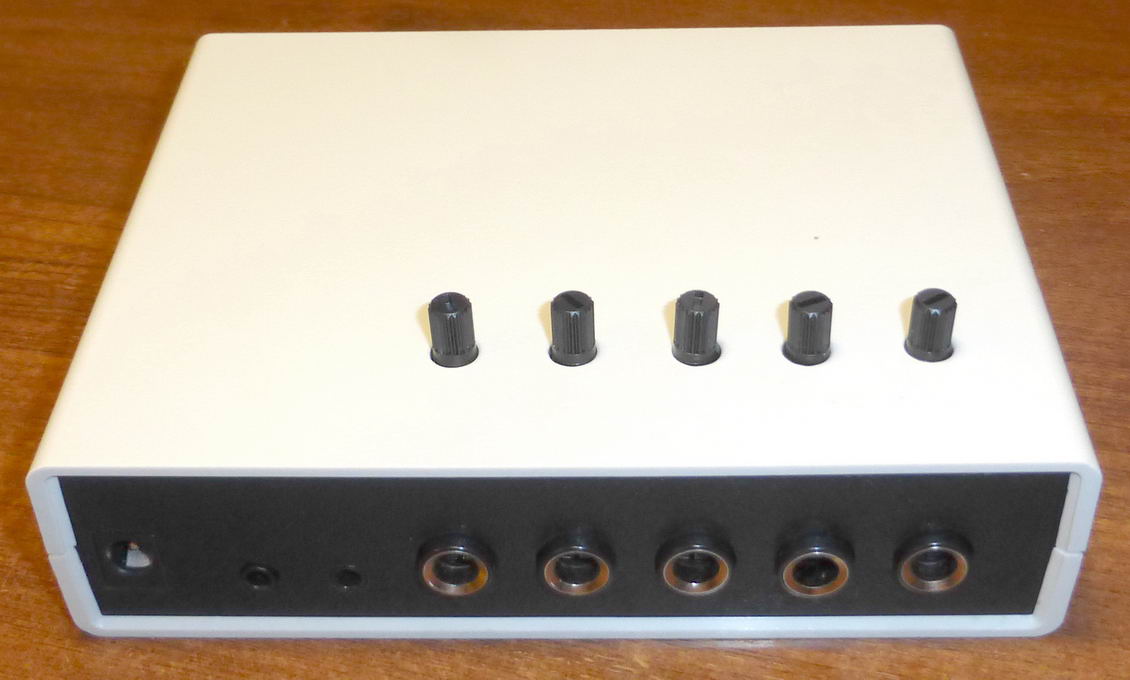

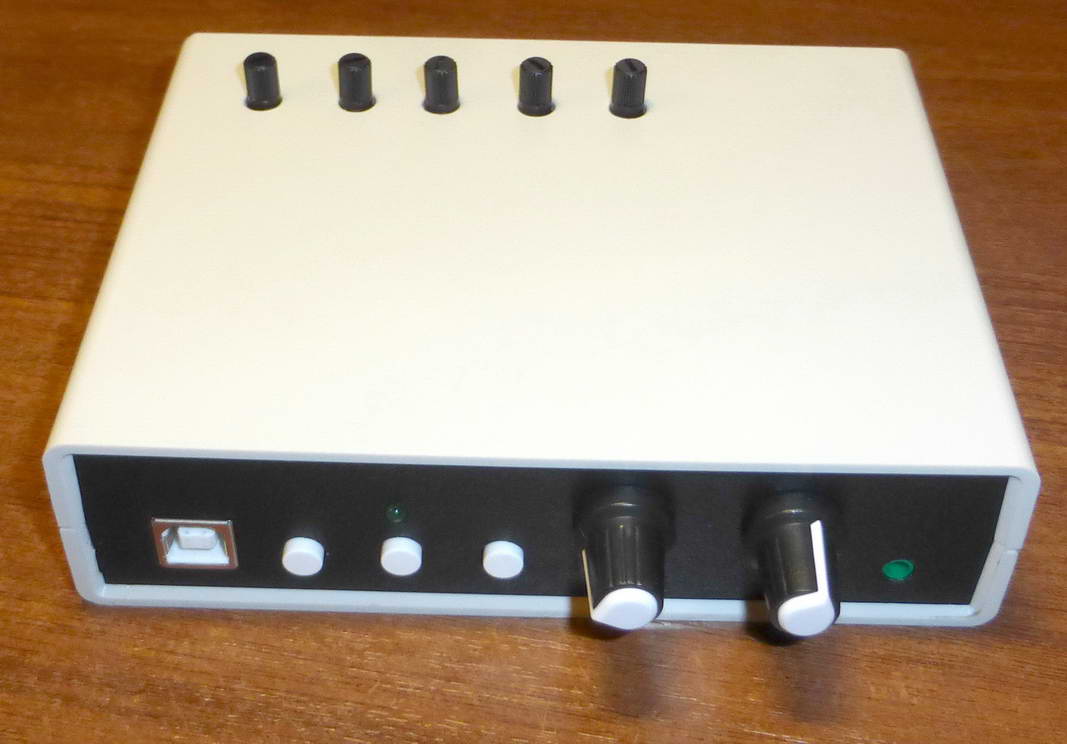

Модуль изменился совсем немного, гнездо для наушников на лицевой панели сместилось правее, светодиод остался всего один, и появились нормальные кнопки управления:
Назад - Проблемы с адаптерами usb-com Далее - Вариационный хет
"Тарелочная" версия от 05.11.2018
Идея аппаратной совместимости модуля с электронными барабанами и электронными тарелками возникла уже тогда, когда барабанный модуль выдал первые звуки. Действительно, для совместимости с тарелками достаточно всего лишь вывести в гнездо педали хета напряжение +5в для питания датчика раскрытия Хета, а также добавить вход сигнала глушения тарелки Крэш. Ради зоны глушения Крэша и расширения памяти для хранения сэмплов пришлось пожертвовать двумя светодиодами. Тарелка Райд - двухзонная, будет подключаться в гнездо для двухзонного малого барабана. Так что аппаратно модуль готов к подключению тарелок, дело за соответствующим ПО.
Последующие прошивки предназначены именно к этой "тарелочной" версию модуля, при этом совместимость с предыдущими версиями, в том числе в журнале "Радио", сохранится, но светодиод будет работать только один.
Модуль изменился совсем немного, гнездо для наушников на лицевой панели сместилось правее, светодиод остался всего один, и появились нормальные кнопки управления:
www.DYoga.ru
E-mail: DYoga@Yandex.ru
Сайт Дмитрия Егошкина
Постепенно я разрабатывал и печатал различные крепления на раме электронной установки держателей разъёмов, самих барабанных модулей и даже держатель сотового телефона, с которого пускаю фонограмму.
Напечатал я и сами тарелки, правда они получились мелковаты, так как зона печати моего принтера всего 200х200мм. Но вообще это даже хорошо, чем меньше тарелки, тем компактнее вся установка. Главный минус этих самодельных тарелок в том, что несмотря на большую толщину, они слишком гибкие, в них возникает множество левых колебаний, и сигнал с них снимается плохой. Барабанный модуль при соответствующей настройке с этими сигналами нормально справляется, но время анализа сигнала (Scan Time) получается уже 5-10 мс, что ведёт к лишним задержками сигнала. Для сравнения, тарелка IronVDrums выдаёт отличный сигнал и распознаётся за 1-2 мс.

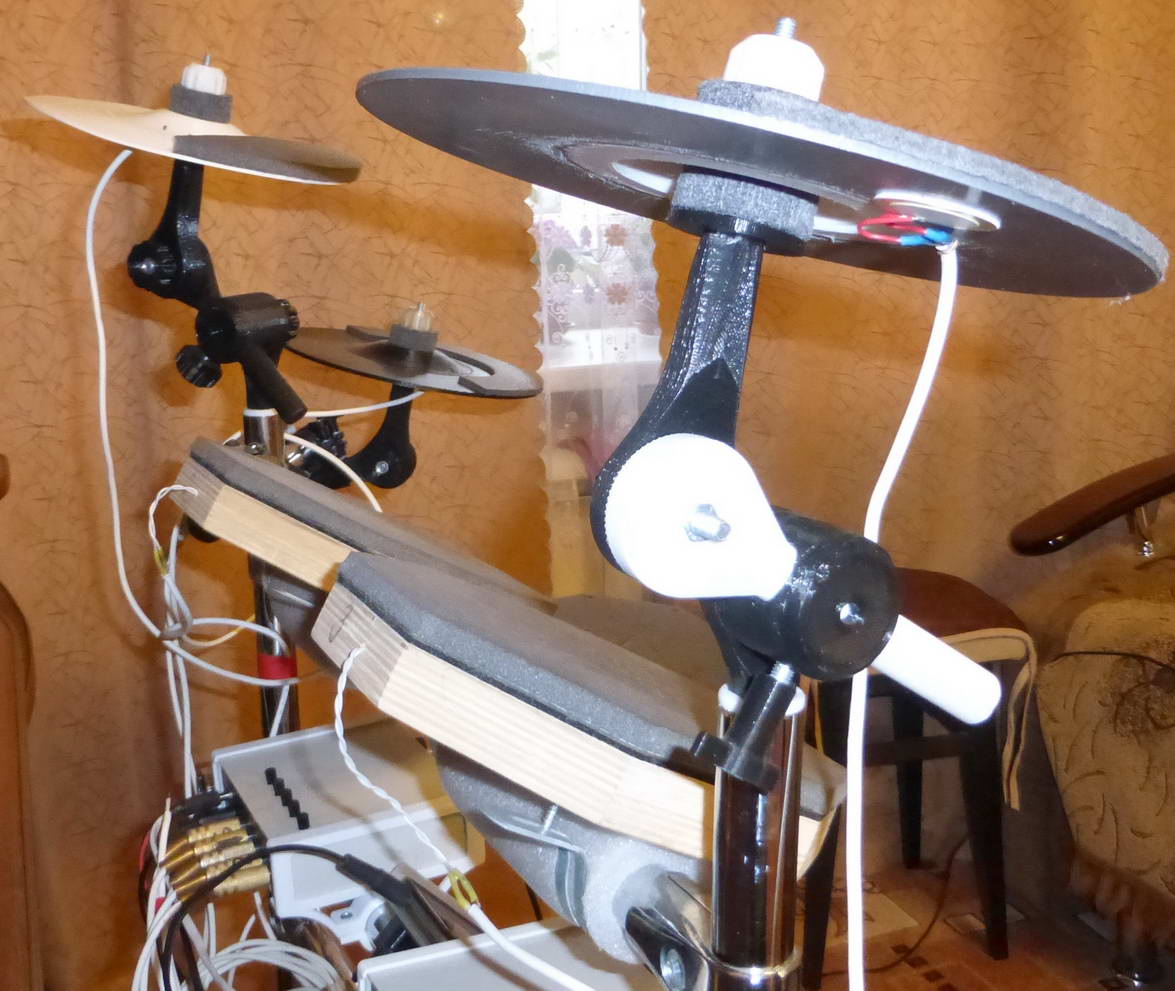

Также я напечатал держатели тарелок на раме из хромированных труб, с поворотными механизмами, фиксаторами, втулками и гайками, чтобы тарелки крепить как положено, через фетровые прокладки. Как показала практика, такие пластиковые крепления вполне нормально выдерживают игру по самодельным электронным тарелкам. Вот вешать на них 20-дюймовый райд Paiste 2002 точно не стоит.
Напечатал я и сами тарелки, правда они получились мелковаты, так как зона печати моего принтера всего 200х200мм. Но вообще это даже хорошо, чем меньше тарелки, тем компактнее вся установка. Главный минус этих самодельных тарелок в том, что несмотря на большую толщину, они слишком гибкие, в них возникает множество левых колебаний, и сигнал с них снимается плохой. Барабанный модуль при соответствующей настройке с этими сигналами нормально справляется, но время анализа сигнала (Scan Time) получается уже 5-10 мс, что ведёт к лишним задержками сигнала. Для сравнения, тарелка IronVDrums выдаёт отличный сигнал и распознаётся за 1-2 мс.
Также я напечатал держатели тарелок на раме из хромированных труб, с поворотными механизмами, фиксаторами, втулками и гайками, чтобы тарелки крепить как положено, через фетровые прокладки. Как показала практика, такие пластиковые крепления вполне нормально выдерживают игру по самодельным электронным тарелкам. Вот вешать на них 20-дюймовый райд Paiste 2002 точно не стоит.
В мою самодельную ударную установку недавно добавился 2-х зонный 10-дюймовый сетчатый пэд малого барабана, сделанный из акустического тома, чтобы провести опыты с двухзонным электронным малым. Надеюсь, что в ближайшем будущем барабанный модуль научится воспроизводить звуки ударов по ободу и римшоты.

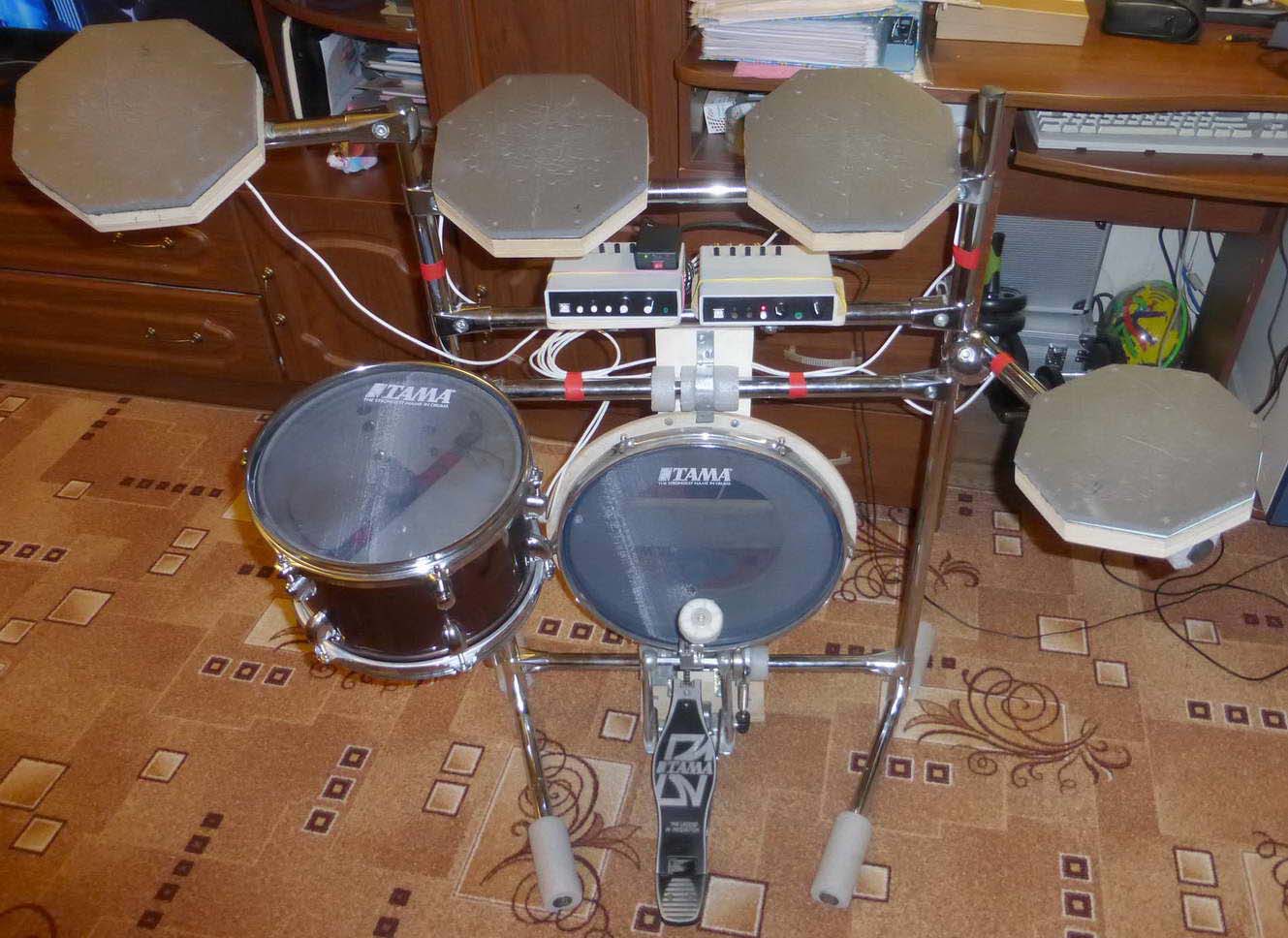

Теперь я использую два барабанных модуля, старый даёт звук барабанов, новый звук тарелок. Правда, пэдов тарелок у меня пока что нет, сейчас я могу подключить к "тарелочному" модулю только освободившийся пэд малого барабана, его я повесил слева, в качестве крэша.
Теперь я использую два барабанных модуля, старый даёт звук барабанов, новый звук тарелок. Правда, пэдов тарелок у меня пока что нет, сейчас я могу подключить к "тарелочному" модулю только освободившийся пэд малого барабана, его я повесил слева, в качестве крэша.
Далее выкладываю предварительные испытания новой системы. В видео показано переключение звучания модулей, в которые загружено несколько вариантов звука барабанов + звуки хета разной степени открытости. Весьма забавно поиграть на установке, состоящей из нескольких хетов, от закрытого до открытого, в жизни это вряд ли возможно. К "тарелочному" модулю пока что подключен один единственный пэд, на который назначен звук закрытого хета. Важная цель - вариационный хет, и к этому я постепенно приближаюсь, а пока что пытаюсь модулировать звук хета силой удара палочки. Пытаюсь играть разные рисунки, чтобы привыкнуть к сетчатому пэду, динамический диапазон которого шире, чем у фанерных пэдов.
Далее выкладываю предварительные испытания новой системы. В видео показано переключение звучания модулей, в которые загружено несколько вариантов звука барабанов + звуки хета разной степени открытости. Весьма забавно поиграть на установке, состоящей из нескольких хетов, от закрытого до открытого, в жизни это вряд ли возможно. К "тарелочному" модулю пока что подключен один единственный пэд, на который назначен звук закрытого хета. Важная цель - вариационный хет, и к этому я постепенно приближаюсь, а пока что пытаюсь модулировать звук хета силой удара палочки. Пытаюсь играть разные рисунки, чтобы привыкнуть к сетчатому пэду, динамический диапазон которого шире, чем у фанерных пэдов.
Развитие тарелочной версии (20.03.2019)
Последние несколько лет я имел возможность играть на ударной установке на моём родном заводе, поэтому мне почти не требовалось заниматься дома. Но, к сожалению, дела на заводе идут очень плохо, поэтому пришлось искать новую работу, ну и возвращаться к домашним занятиям. Самодельные электронные барабаны у меня уже были, и для занятий я добавлял к ним акустические тарелки, с глушилками, разумеется. Но все же моя гибридная установка со стойками и тарелками оказывалась слишком громоздкой для моей квартиры, и в итоге занятия выходили крайне нерегулярными и короткими.
Поэтому решил развивать тарелочную версию барабанного модуля. Ранее я уже заложил в барабанный модуль возможность подключения тарелок, на его входные разъёмы вывел питание датчика Хета, сделал вход сигнала глушения Крэша и тд. Правда, я не был уверен, что это мне реально понадобится. Поэтому то, что приведено на видео выше, воспринимал исключительно как баловство. Но, как говорится, жизнь заставит, и вот пришлось мне использовать электронные тарелки.
Я подключил тарелочный модуль к имеющимся у меня барабанным пэдам, и получил звуки закрытого хета, крэшей и райда. Пэдов мне не хватало, поэтому я перераспределил звуки тарелок и барабанов так, чтобы остался хет, крэш и малый барабан с бочкой. И сделал вывод - играть можно, даже на такой примитивной системе, где у Хета всего один звук. Да, лучше так, чем не играть вообще. Тем более, что перерывы в игре у меня все увеличивались и увеличивались...
Вскоре я стал обладателем 3д принтера, и получил возможность печатать на нем различные детали. Напечатал я на нем уже много всякого-разного, извёл много килограмм пластика. Ну и конечно же, принтеру пришлось потрудиться над множеством деталей для электронных барабанов.

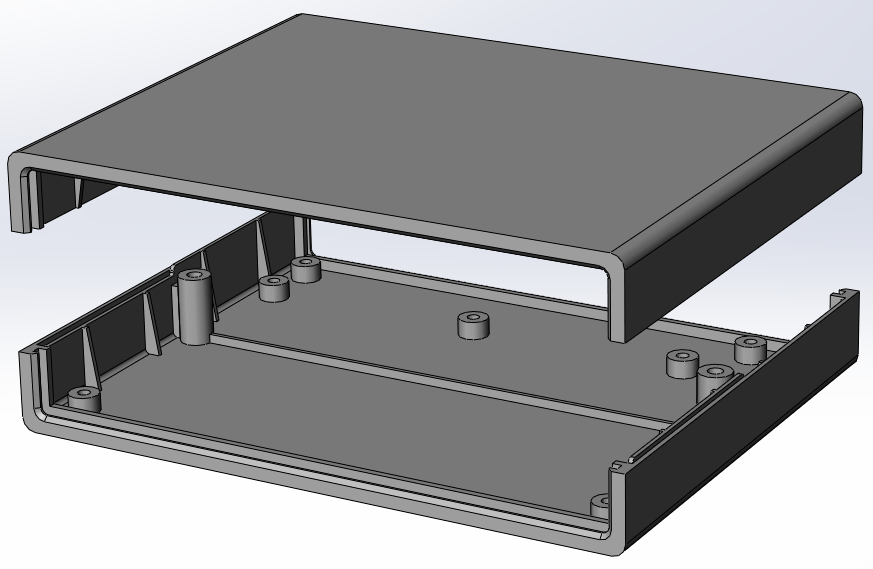

В первую очередь напечатанный корпус получил сам барабанный модуль. Коробочка, сделанная под конкретную конструкцию, избавила меня от необходимости сверлить-пилить корпуса из Чипа-Дипа, что ускорило сборку барабанных модулей. Ну и попутно я получил возможность делать модуль в разных цветовых вариантах.
Развитие тарелочной версии (20.03.2019)
Последние несколько лет я имел возможность играть на ударной установке на моём родном заводе, поэтому мне почти не требовалось заниматься дома. Но, к сожалению, дела на заводе идут очень плохо, поэтому пришлось искать новую работу, ну и возвращаться к домашним занятиям. Самодельные электронные барабаны у меня уже были, и для занятий я добавлял к ним акустические тарелки, с глушилками, разумеется. Но все же моя гибридная установка со стойками и тарелками оказывалась слишком громоздкой для моей квартиры, и в итоге занятия выходили крайне нерегулярными и короткими.
Поэтому решил развивать тарелочную версию барабанного модуля. Ранее я уже заложил в барабанный модуль возможность подключения тарелок, на его входные разъёмы вывел питание датчика Хета, сделал вход сигнала глушения Крэша и тд. Правда, я не был уверен, что это мне реально понадобится. Поэтому то, что приведено на видео выше, воспринимал исключительно как баловство. Но, как говорится, жизнь заставит, и вот пришлось мне использовать электронные тарелки.
Я подключил тарелочный модуль к имеющимся у меня барабанным пэдам, и получил звуки закрытого хета, крэшей и райда. Пэдов мне не хватало, поэтому я перераспределил звуки тарелок и барабанов так, чтобы остался хет, крэш и малый барабан с бочкой. И сделал вывод - играть можно, даже на такой примитивной системе, где у Хета всего один звук. Да, лучше так, чем не играть вообще. Тем более, что перерывы в игре у меня все увеличивались и увеличивались...
Вскоре я стал обладателем 3д принтера, и получил возможность печатать на нем различные детали. Напечатал я на нем уже много всякого-разного, извёл много килограмм пластика. Ну и конечно же, принтеру пришлось потрудиться над множеством деталей для электронных барабанов.
В первую очередь напечатанный корпус получил сам барабанный модуль. Коробочка, сделанная под конкретную конструкцию, избавила меня от необходимости сверлить-пилить корпуса из Чипа-Дипа, что ускорило сборку барабанных модулей. Ну и попутно я получил возможность делать модуль в разных цветовых вариантах.

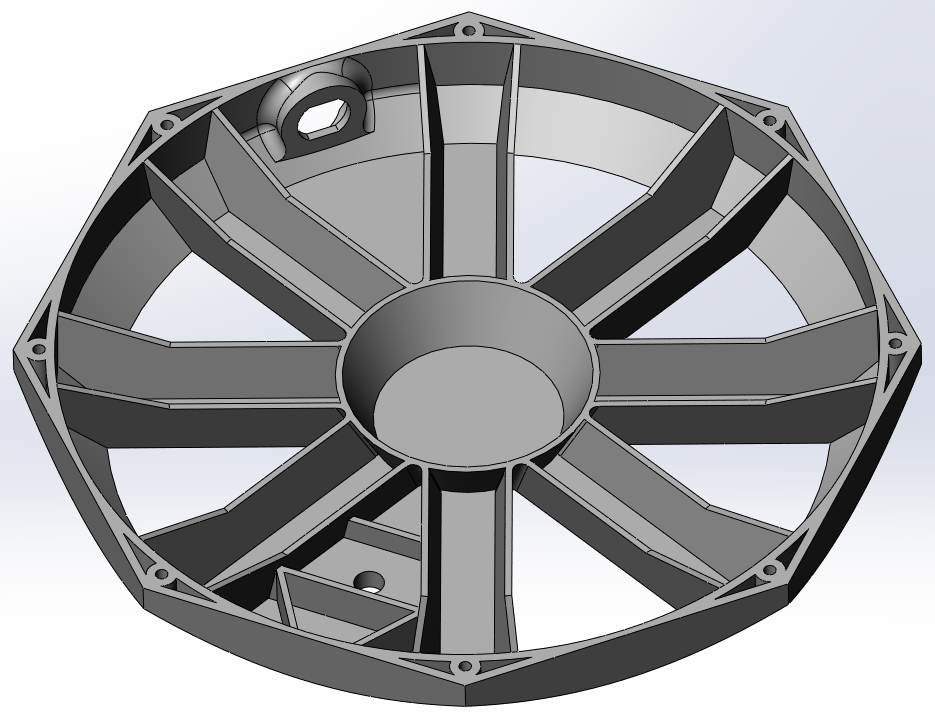

Попробовал я печатать и сами барабанные пэды, и в принципе они получились вполне работоспособными и даже выглядели неплохо, куда лучше фанерных. Правда, пластиковые пэды оказались более шумными, чем фанерные. Возможно, поможет демпфирование, опыты с такими пэдами ещё не закончены.
На этом всём уже можно хоть как-то играть... Конечно же, ограничений тут хоть отбавляй, но всё же эта установка позволяла получить хоть какие-то эмоции от игры... Если учесть, что я мог добраться
Если бы я играл электронную попсу типа "Руки Вверх", то возможно, меня бы и устроил однозвучный однообразный хет. Но мне жутко не хватало педали Хета, я всё время пытался шевелить ногой, по привычке открывая и закрывая хет, и сходил с ума, что звук не меняется.
Поэтому логичным развитием барабанного модуля стала разработка полноценной тарелочной версии, с поддержкой вариационного Хета. Времени это потребовало много, но результат, как мне кажется, получится неплохой.
Назад - Проблемы с адаптерами usb-com Далее - Вариационный хет
Если бы я играл электронную попсу типа "Руки Вверх", то возможно, меня бы и устроил однозвучный однообразный хет. Но мне жутко не хватало педали Хета, я всё время пытался шевелить ногой, по привычке открывая и закрывая хет, и сходил с ума, что звук не меняется.
Поэтому логичным развитием барабанного модуля стала разработка полноценной тарелочной версии, с поддержкой вариационного Хета. Времени это потребовало много, но результат, как мне кажется, получится неплохой.
Назад - Проблемы с адаптерами usb-com Далее - Вариационный хет

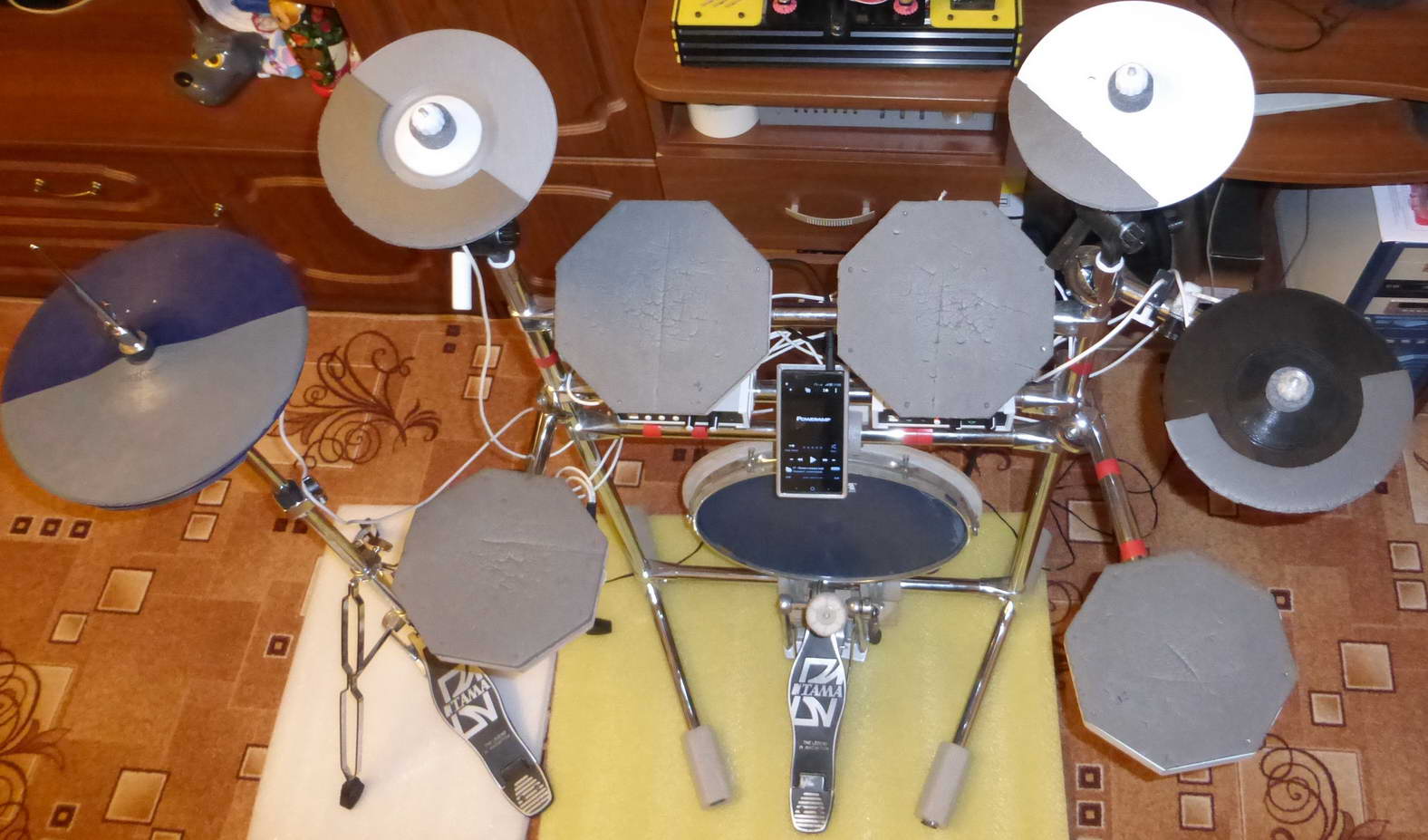

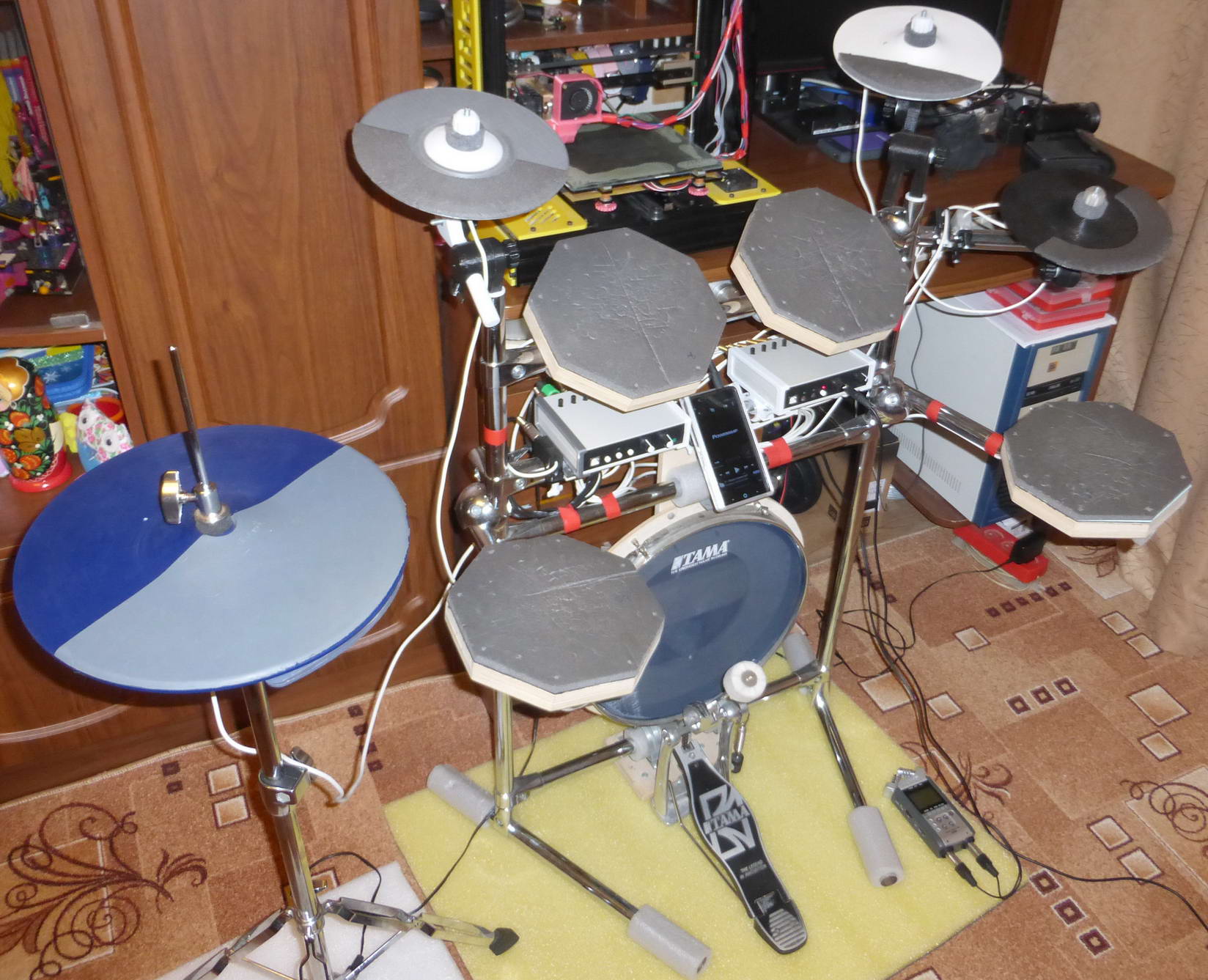

3д принтер печатает достаточно медленно, шли дни, недели, и установка моя постепенно расширялась. В конце-концов, израсходовав сотни киловатт-часов электроэнергии и изведя пару килограмм пластика, я получил если не полный, то уж точно стандартный набор электронных тарелок и барабанов: хет, два крэша, райд, бочку, малый барабан и три тома.
