Барабанный модуль
Yoga-Drums-Pro Версия-2
www.DYoga.ru
E-mail: DYoga@Yandex.ru
Сайт Дмитрия Егошкина
Основные функции барабанного модуля Pro:
1. Полифония: 24 звука (44,1 кГц 16 бит стерео) одновременно.
2. Поддерживаются многослойные, в том числе "матричные" сэмплы, изменение звука барабанов
и тарелок в зависимости от силы удара по пэдам.
3. Загрузка пользовательских сэмплов с компьютера. Формат загружаемых звуковых файлов:
Riff Pcm (wav) 44,1 кГц 16 бит стерео/моно. В комплект входит здоровенный набор многослойных
необходимые сэмплы из любого компьютерного барабанного синтезатора или плагина.
4. Загрузка практически неограниченного количества сэмплов звуков барабанов на micro-sd-
карту объёмом 16...128 Гб (SD HC или SD XC application class A1 или A2). Сэмплы могут быть
объединены в варианты звучания (законченные ударные установки). Можно на лету создавать новые
варианты или модифицировать имеющиеся, используя любые сэмплы, загруженные в модуль.

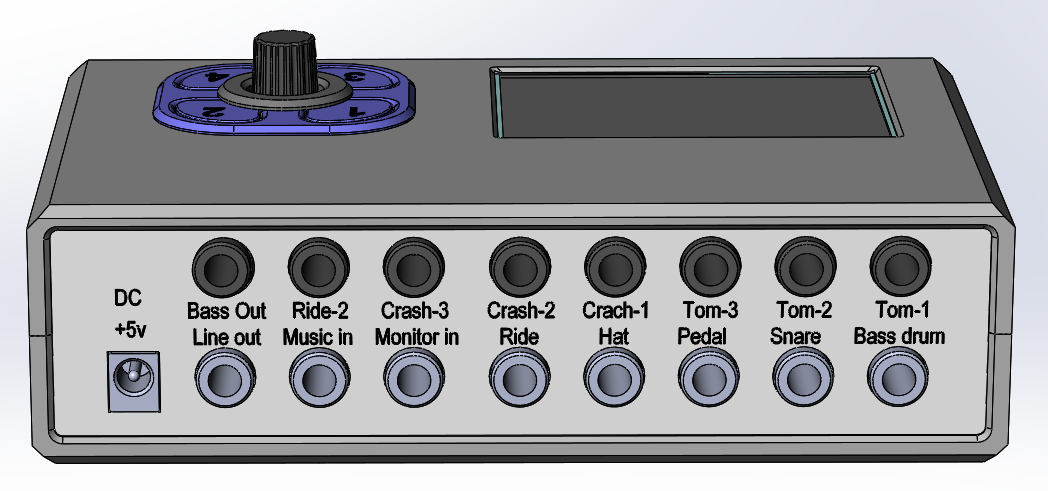

5. Количество подключаемых барабанных пэдов (триггеров): 16.
При этом 8 входов для пэдов обьединены в 4 полнофункциональных двухзонных входа (малый
барабан, хет, райд, райд-2 (crash-4)), но также поддерживается их расщепление на независимые
однозонные входы (пэды подключаются через специальные переходники-разветвители).
6. Три двухзонных крэша с функцией глушения (зона 2 при глушении замыкается на общий
провод). При этом зоны глушения - отдельные цифровые входы, в общее количество входов для пэдов
(аналоговых) не входят. При необходимости 4-й крэш можно подключить на вход "Райд-2" ("Crash-4")
7. Для двухзонных крэшей поддерживается глушение звука крэша, отдельный звук удара в
заглушенный крэш.
8. Двухзонные входы "Райд и Райд-2" поддерживают 2-х и 3-х зонные (двухпроводные)
фирменные тарелки Роланд.
Возможно конфигурирование модуля для подключения самодельных двухзонных тарелок (с
двумя пьезодатчиками).
9. Для 2-х и 3-х зонных райдов поддерживаются звуки удара в тело райда, купол райда, удара в
край (крэшевание).
10. Распознаются римшот и удар по ободу двухзонного малого барабана.
11. Вариационный хет (звук удара плавно меняется при нажатии педали) с возможностью
индивидуальной калибровки. Отдельный звук закрытия хета ногой. Для двухзонных тарелок
раздельные звуки край/тело хета (пока не отработано из-за отсутствия таких тарелок). Для
однозонного хета - имитация приёма игры up-down.
12. Поддерживается аналоговая педаль или датчик (контроллер) раскрытия хета. В зависимости
от конфигурации модуля возможно подключение фирменных педалей Roland или Yamaha, а также
самодельных датчиков открытия хета, резистивных или оптических (с питанием датчика от модуля
или внешней батареи).
13. Раздельные регулировки чувствительности всех пэдов. Для удобства программа выводит
привычные уровни силы удара от 0 до 255 (с десятыми долями), но фактически работа идет с 4096
градациями уровня сигнала. Поэтому регуляторы чувствительности не ухудшают динамический
диапазон сигнала с пэдов даже при значительном усилении. Доступны тысячи градаций громкости
звучания каждого сэмпла (по сравнению с 128-градациями в стандартном midi).
14. Настраиваемая функция "Cross-talk" позволяет исключить помехи с одних пэдов на другие по
раме установки.
15. Мощные линейный выход и выход на наушники с подавлением выброса при включении
питания. Раздельная регулировка громкости наушников и линейного выхода.
16. Вход "Музыка", сигнал с этого входа подается в общий микс на линейный выход и в
наушники.
17. Вход "Монитор", сигнал с этого входа (например, метроном) подается только в наушники.
18. Полнофункциональный цифровой микшер, позволяющий отрегулировать громкость всех
звуков всех пэдов. Дополнительно настраиваются передаточные характеристики, минимальные уровни
громкости звучания пэдов, выравнивается громкость звучания пэдов и т.д.

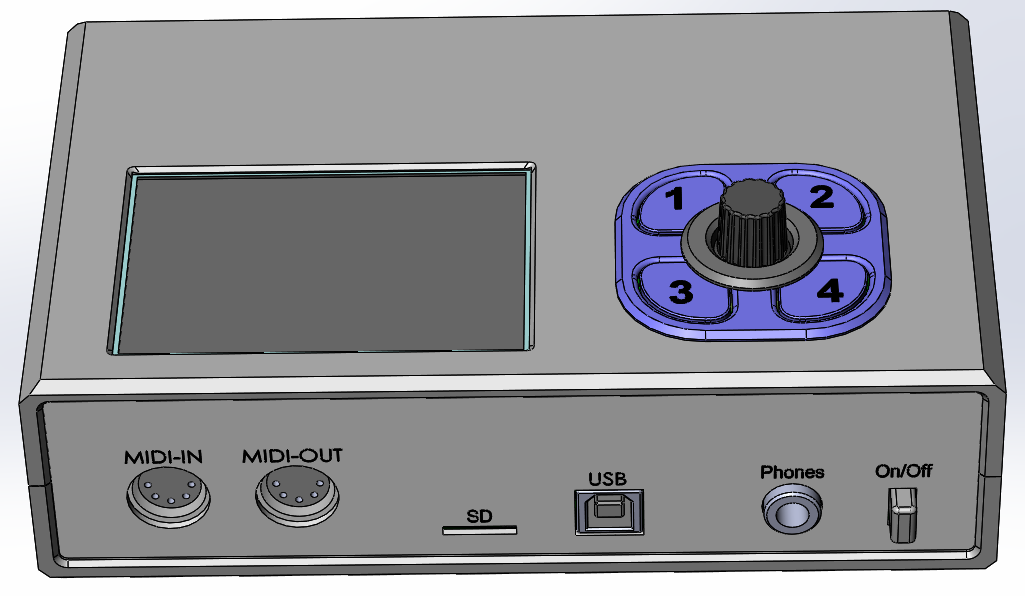

19. Стандартные аппаратные вход и выход Midi, для подключения к модулю, например, Миди-
клавиатуры, либо для вывода сигнала Midi на внешнее устройство.
20. Передача Midi данных на компьютер по USB кабелю. Модуль может работать как
стандартное устройство Midi-In для ввода Midi-нот в любую программу-секвенсор (под Windows, Mac
OS или Linux).
21. Дополнительный двухканальный выход звука бочки/малого барабана (или томов, тарелок и
т.д.) с возможностью гибкой настройки, для подачи на отдельный вход микшера/акустическую
систему (без подавления выброса при включении питания).
22. Настройка модуля с компьютера: минимального порога срабатывания пэда (Threshold),
времени распознавания сигнала пэда (Scan time), времени предотвращения повторного срабатывания
(Mask time), параметров распознавания римшота/обода, калибровка хета и т.д.
23. Визуализация сигналов с пэдов с помощью программы на компьютере, что позволяет
выполнить настройку максимально точно.
24. Цветной ж-к дисплей размером 3,5 дюйма. С помощью энкодера и экранного меню можно
настраивать барабанный модуль: задавать параметры анализа пэдов, изменять чувствительность пэдов,
громкости, уровни сигналов со входов "Музыка", "Монитор" и т.д.
25. Через экранное меню также производится переключение и редактирование вариантов
звучания. На основе любого варианта звучания можно создать новый вариант, изменить в нём любые
инструменты на любые из загруженных в память модуля, и сохранить этот вариант. Названия звуков,
инструментов и вариантов звучания отображаются на дисплее.
26. Четыре "быстрых" кнопки для оперативного перехода (без участия экранного меню) к часто
изменяемым параметрам (громкость наушников, громкость монитора и тд).
27. Частота опроса каждого пэда, не менее: 5 кГц.
28. Уровень входных сигналов от барабанных пэдов (триггеров): 5...9в.
29. Экстра-низкие задержки запуска синтеза звука после распознавания удара: не более: 0,5 мс*.
30. Чувствительность входа "Line in": настраиваемая (-30...+50 дб)
31.Чувствительность входа "Monitor": настраиваемая (-72...0 дб)
32. Амплитуда выходного сигнала на линейном выходе: не менее: 2,0 В.
33. Выходная мощность усилителя наушников, не менее: 125 мВт (при сопротивлении
наушников 32 Ом).
34. Напряжение питания от внешнего источника: +5В или +6...9В.
35. Напряжение питания от USB: +5В.
36. Потребляемый ток, не более: 400 мА
37. Рабочий частотный диапазон: 20...20000 Гц.
38. Габаритные размеры корпуса 176х110х50 мм.
39. Масса модуля, не более: 0,5 кг.
