Первый самодельный пэд электронного барабана
Для проверки работоспособности сэмплера нужен был пэд электронного барабана. Я хотел было одолжить у знакомых пэд электронной ударной установки, чтобы провести испытания барабанного модуля, но у одних ударка была постоянно в работе, другие же давно избавились от электронок в пользу акустики. Поэтому пришлось для опытов делать барабанный пэд самому.

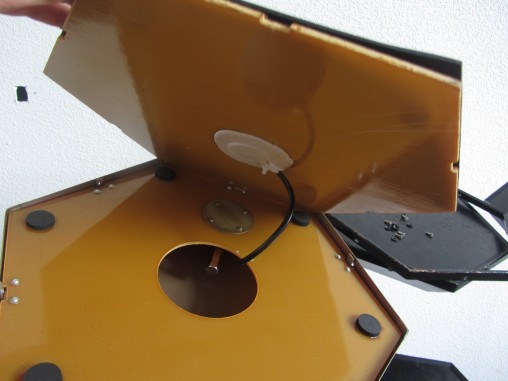

Сильно не заморачиваясь, я повторил в первом приближении конструкцию пэда советской электронки "Марш" (фото взято из интернета):
Назад - Устройство 5-канального сэмплера Далее - Анализ сигнала с пьезодатчика, доработка пэда
Первый самодельный пэд электронного барабана
Для проверки работоспособности сэмплера нужен был пэд электронного барабана. Я хотел было одолжить у знакомых пэд электронной ударной установки, чтобы провести испытания барабанного модуля, но у одних ударка была постоянно в работе, другие же давно избавились от электронок в пользу акустики. Поэтому пришлось для опытов делать барабанный пэд самому.
Сильно не заморачиваясь, я повторил в первом приближении конструкцию пэда советской электронки "Марш" (фото взято из интернета):
www.DYoga.ru

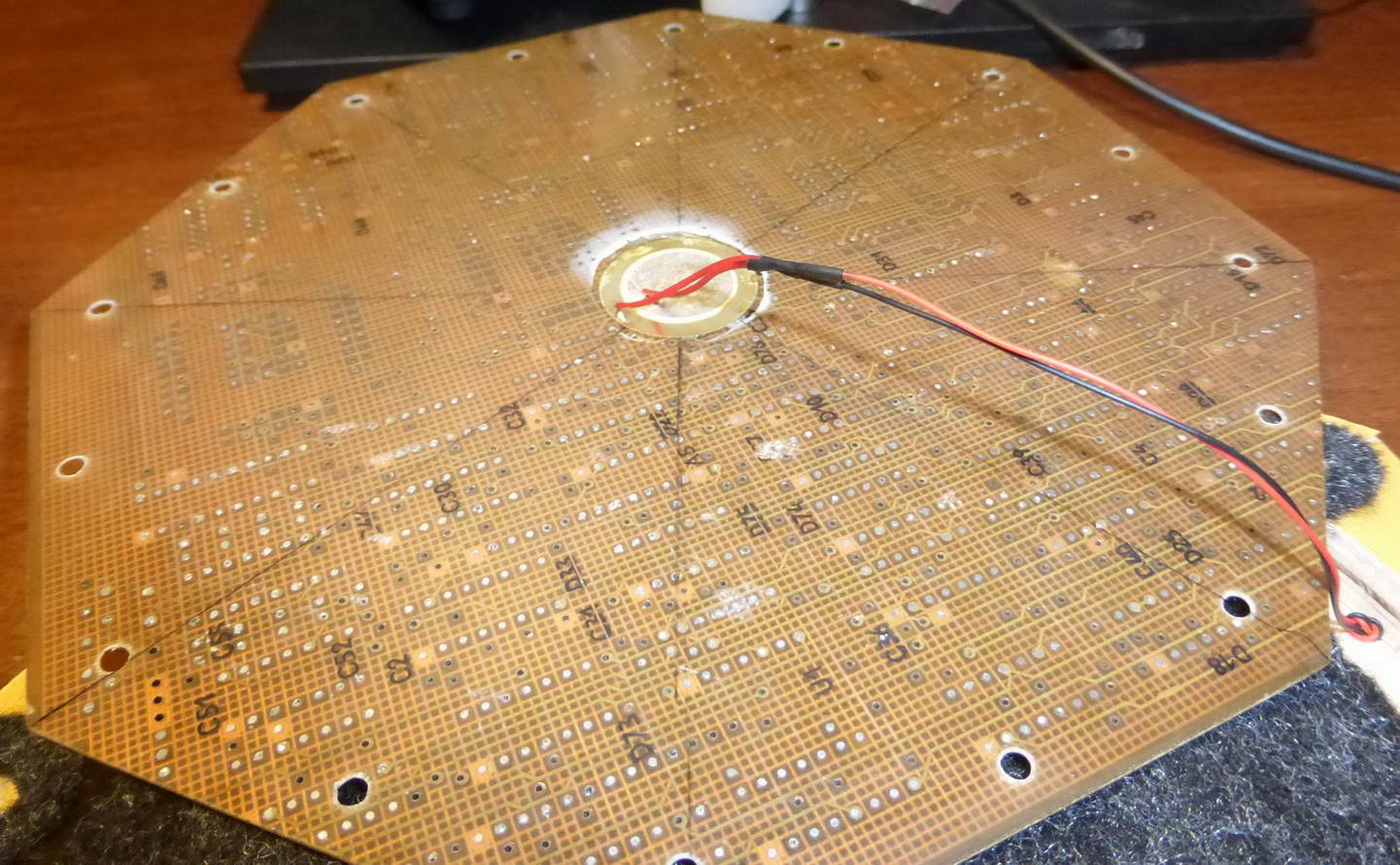

Выпилил из 12-мм фанеры два восьмигранника, в одном прорезал отверстие, скрепил их меж собой - получился корпус пэда. Далее вырезал из старой печатной платы от персонального компьютера "Искра" (собирались они в Рязани на заводе "САМ", процессор был 80086) ещё один восьмигранник - это будет ударная мембрана. В центр мембраны я приклеил пьезоэлемент с Алиэкспресса диаметром 27 мм, прикрепил мембрану к корпусу, вывел провода, наклеил снаружи резинку, чтобы удары палочкой были потише.

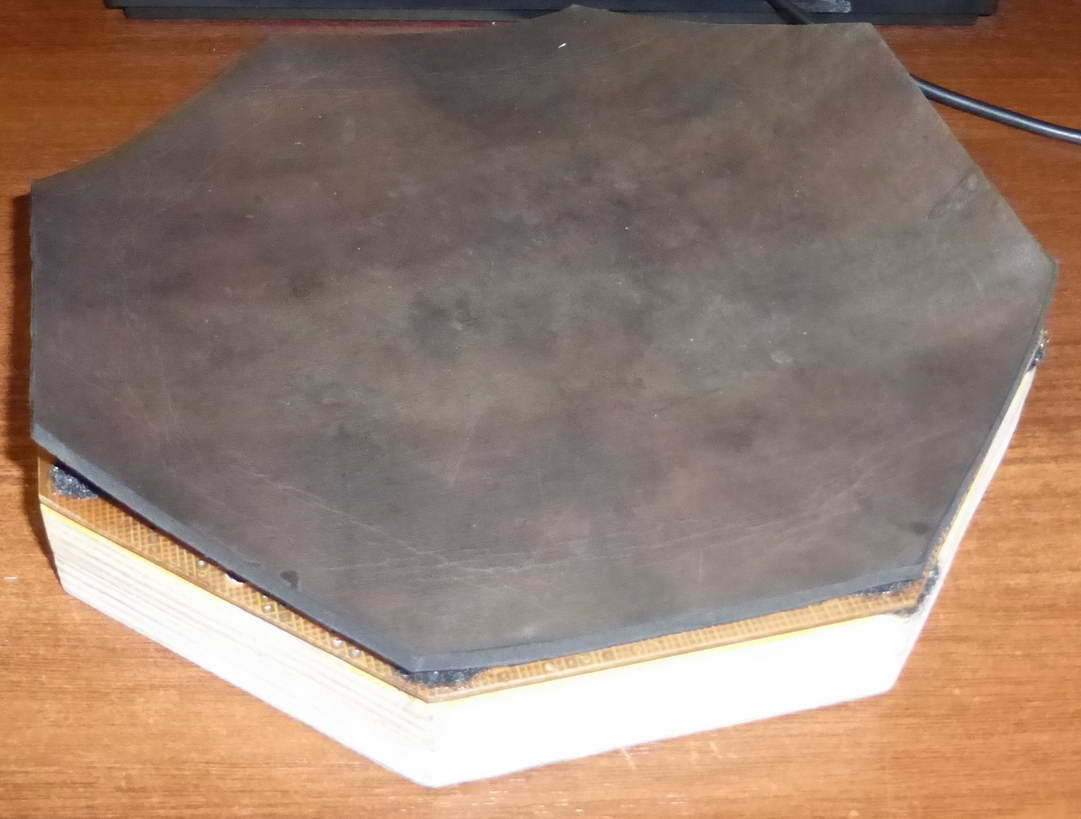

Пэд получился очень простым, даже примитивным. Удары по подобным резиновым пэдам электронных ударок, что мне доводилось щупать, воспринимались как резкие щёлчки. Мой же пэд оказался на удивление громким и гулким, несмотря на резину, призванную глушить звук ударов. Я тогда не придал этому значения: для испытаний сгодится, а играть на таком пэде вряд ли буду.
Пэд получился очень простым, даже примитивным. Удары по подобным резиновым пэдам электронных ударок, что мне доводилось щупать, воспринимались как резкие щёлчки. Мой же пэд оказался на удивление громким и гулким, несмотря на резину, призванную глушить звук ударов. Я тогда не придал этому значения: для испытаний сгодится, а играть на таком пэде вряд ли буду.
Эти фотографии были сделаны позже, в процессе переделки пэда. С резиной, что я наклеил на пэд, была постоянная проблема - она отклеивалась и закручивалась. Лист резины долгое время хранился, скрученный в рулон, поэтому резина всё время старалась принять запомненную за много лет форму.
Думаю, понятно, что первый испытательный пэд я слепил на скорую руку. Дело в том, что я нисколько не сомневался, что пьезодатчик будет выдавать сигнал при ударе палочкой. А с чего бы ему не выдавать сигнал-то? Но оказалось, что не всё так просто.
Назад - Устройство 5-канального сэмплера Далее - Анализ сигнала с пьезодатчика, доработка пэда
Думаю, понятно, что первый испытательный пэд я слепил на скорую руку. Дело в том, что я нисколько не сомневался, что пьезодатчик будет выдавать сигнал при ударе палочкой. А с чего бы ему не выдавать сигнал-то? Но оказалось, что не всё так просто.
