Изготовление рамы самодельной ударной установки
Значит, теперь у меня имелся полный комплект пэдов, и я стал мастерить для них раму, так как раскладывать пэды при испытаниях на столе мне не очень хотелось. Скоро уже должна была быть готова 5-канальная прошивка сэмплера, и я спешил всё подготовить к его испытаниям. Скажу честно, с рамой я не сильно заморачивался, так как это, опять же, должна была быть чисто домашняя тестовая конструкция, не носимая в люди, как и мои не слишком привлекательные пэды.
Для рамы я купил несколько хромированных труб и арматуру для их соединения, всё в том же строительном магазине. Вариантов конструкций подобных самодельных рам я немало видел в интернете, и тренировочных, и под электронные пэды (и для того же Мегадрама), и поначалу мне казалось, что всё очень просто. Но неожиданно возникла проблема выбора: какие использовать пэды малого барабана и бочки.
Первоначально я хотел использовать сетчатый пэд малого барабана, ибо у меня есть такой самодельный тренировочный пэд:
Поставить в него хороший датчик, возможно даже три датчика, подобно "тринити", для лучшего съёма сигнала, добавить ещё датчик второй зоны на обод, так как вход 2-й зоны малого был в схеме запланирован (правда, если честно, я не совсем понимаю, куда же здесь можно пристроить датчик обода, пэд очень низкий). И получится отличный пэд малого барабана, большой, удобный, с довольно неплохими характеристиками.
Но потом я решил от такого варианта отказаться. Малый барабан для выступлений планировалось использовать живой. Домашняя испытательно-тренировочная установка всё-таки должна была быть компактной. Но о какой компактности может идти речь при использовании 14-дюймового пэда малого, который диаметром почти вдвое больше остальных фанерных пэдов? К тому же, он массивнее, и потребует более сложного и прочного крепежа.
Конечно, теоретически-то его на раму поставить можно, но он ведь не позволит сделать раму с пэдами складной, чтобы в сложенном состоянии она занимала меньше места. Остальные пэды вполне подходили для концепции складывающейся рамы. Поэтому я решил-таки использовать для малого барабана самодельный пэд, выпиленный из фанеры. Как барабан, он, конечно, так себе, но для идеального звука у меня есть настоящий малый.
Далее внезапно возникла проблема с пэдом бочки. Казалось бы, к пэду бочки предъявляется меньше всего требований, он может быть самой простой конструкции. В принципе, достаточно деревяшки с пьезоэлементом, снабжённой резиновым демпфером, чтобы меньше было грохота. Пэду бочки не нужна высокая чувствительность, колотушка всегда достаточно мощно ударяет в одно и то же место.
Но пэд бочки - почти всегда самый громкий пэд в электронной ударной установке, именно он дает тот потрясающий звуковой эффект и ту мощную вибрацию, которая сильно радует домашних и соседей. Если ударная установка простенькая, с жёстким пэдом бочки, то звук забивания гвоздей разносится порой на пару этажей вверх-вниз.

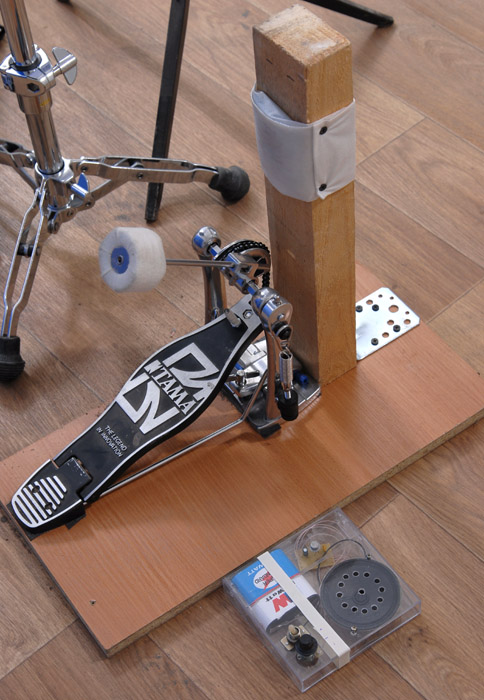

Когда-то я делал что-то очень похожее на фотографию, найденную в интернете, но очень быстро разобрал и сделал сетчатый тренировочный пэд. Забавно, на фото педаль 1 в 1 как моя. Самодельный метроном тоже впечатляет: нас никому не победить!
Назад - Усовершенствование жёстких пэдов Далее - Изготовление барабанного модуля
Изготовление рамы самодельной ударной установки
Значит, теперь у меня имелся полный комплект пэдов, и я стал мастерить для них раму, так как раскладывать пэды при испытаниях на столе мне не очень хотелось. Скоро уже должна была быть готова 5-канальная прошивка сэмплера, и я спешил всё подготовить к его испытаниям. Скажу честно, с рамой я не сильно заморачивался, так как это, опять же, должна была быть чисто домашняя тестовая конструкция, не носимая в люди, как и мои не слишком привлекательные пэды.
Для рамы я купил несколько хромированных труб и арматуру для их соединения, всё в том же строительном магазине. Вариантов конструкций подобных самодельных рам я немало видел в интернете, и тренировочных, и под электронные пэды (и для того же Мегадрама), и поначалу мне казалось, что всё очень просто. Но неожиданно возникла проблема выбора: какие использовать пэды малого барабана и бочки.
Первоначально я хотел использовать сетчатый пэд малого барабана, ибо у меня есть такой самодельный тренировочный пэд:
Поставить в него хороший датчик, возможно даже три датчика, подобно "тринити", для лучшего съёма сигнала, добавить ещё датчик второй зоны на обод, так как вход 2-й зоны малого был в схеме запланирован (правда, если честно, я не совсем понимаю, куда же здесь можно пристроить датчик обода, пэд очень низкий). И получится отличный пэд малого барабана, большой, удобный, с довольно неплохими характеристиками.
Но потом я решил от такого варианта отказаться. Малый барабан для выступлений планировалось использовать живой. Домашняя испытательно-тренировочная установка всё-таки должна была быть компактной. Но о какой компактности может идти речь при использовании 14-дюймового пэда малого, который диаметром почти вдвое больше остальных фанерных пэдов? К тому же, он массивнее, и потребует более сложного и прочного крепежа.
Конечно, теоретически-то его на раму поставить можно, но он ведь не позволит сделать раму с пэдами складной, чтобы в сложенном состоянии она занимала меньше места. Остальные пэды вполне подходили для концепции складывающейся рамы. Поэтому я решил-таки использовать для малого барабана самодельный пэд, выпиленный из фанеры. Как барабан, он, конечно, так себе, но для идеального звука у меня есть настоящий малый.
Далее внезапно возникла проблема с пэдом бочки. Казалось бы, к пэду бочки предъявляется меньше всего требований, он может быть самой простой конструкции. В принципе, достаточно деревяшки с пьезоэлементом, снабжённой резиновым демпфером, чтобы меньше было грохота. Пэду бочки не нужна высокая чувствительность, колотушка всегда достаточно мощно ударяет в одно и то же место.
Но пэд бочки - почти всегда самый громкий пэд в электронной ударной установке, именно он дает тот потрясающий звуковой эффект и ту мощную вибрацию, которая сильно радует домашних и соседей. Если ударная установка простенькая, с жёстким пэдом бочки, то звук забивания гвоздей разносится порой на пару этажей вверх-вниз.
Когда-то я делал что-то очень похожее на фотографию, найденную в интернете, но очень быстро разобрал и сделал сетчатый тренировочный пэд. Забавно, на фото педаль 1 в 1 как моя. Самодельный метроном тоже впечатляет: нас никому не победить!
www.DYoga.ru
Поэтому я принял решение использовать в самодельной установке сетчатый пэд большого барабана, так как он наименее шумный, и при этом имеет более-менее человеческий отскок колотушки, и по ощущениям при игре несколько ближе к настоящему барабану, чем резиновый пэд.
Подход к проектированию рамы установки пришлось резко поменять: теперь уже не пэд бочки пристраивался к раме, а сама рама собиралась вокруг 14-дюймового пэда бочки: он самый большой = центральный элемент самодельной установки. Сначала я внедрил в раму пэд в том же виде, как он был когда-то сделан, но потом всё-таки переделал его. Ему уже не нужна была широкая устойчивая нога, не нужны были "укосины", если говорить строительным языком, или "рёбра жёсткости", если говорить языком инженера-конструктора.

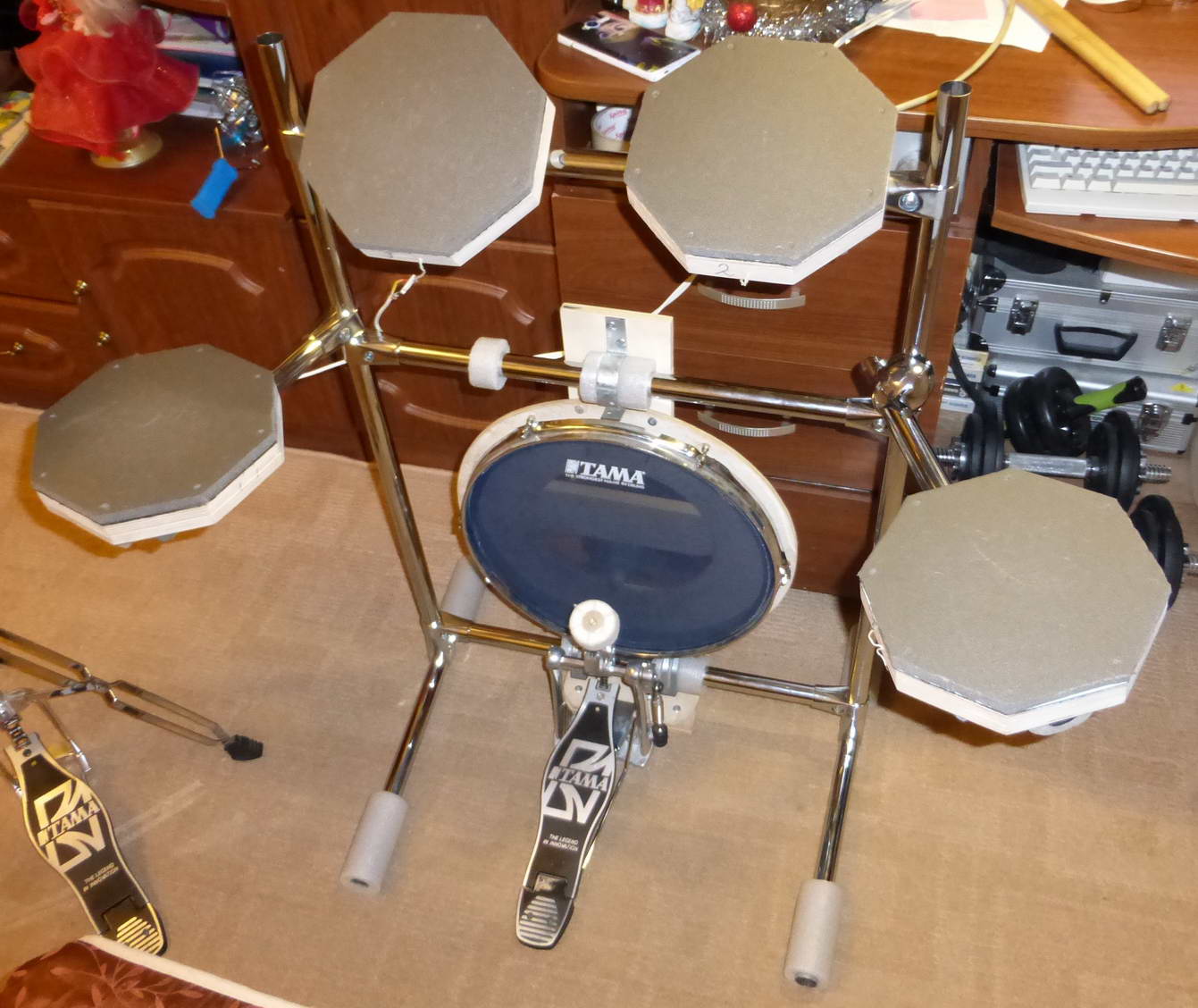

Рама представляет собой прямоугольную конструкцию, внутри которой располагается пэд бочки, подвешенный сверху и снизу. Сверху установлена ещё одна перекладина, к которой крепятся 1-й и 2-й томы. Малый барабан и 3-й том я закрепил на поворотных трубках, чтобы иметь возможность складывать установку, убирая малый и 3-й том в середину рамы. Ну и вся рама вполне устойчиво стоит на двух ножках-поперечинах. Ножки тоже можно сложить, вернее, развернуть почти параллельно перекладинам, при этом установка занимает ещё меньше места, и даже не падает.
Надо сказать, что я сразу же сделал простейшую виброизоляцию ножек рамы от пола, томов от рамы и пэда бочки от рамы с помощью трубчатого утеплителя водопроводных труб, купленного в том же строймаге. Я натягивал его на трубы, и через него крепил к трубам то, что нужно. Конечно, подобная виброизоляция не идеальна, но без неё было слишком много наводок с одного пэда на другой. Конечно же, самые сильные помехи создаёт пэд бочки: несмотря на сетку и виброизоляцию, от него слегка заводятся все остальные пэды. Впрочем, даже в том виде, как оно есть, то есть без настройки минимальных порогов чувствительности пэдов, это не мешает игре.
На фото я пытаюсь поиграть на довольно интересном сете. В его составе акустический хет, работают два электронных барабана: малый и 1-й том. Бочка и остальные 2 тома не звучат. Очень специфическая конфигурация, но хоть что-то, некоторые выводы я сделал.
Подход к проектированию рамы установки пришлось резко поменять: теперь уже не пэд бочки пристраивался к раме, а сама рама собиралась вокруг 14-дюймового пэда бочки: он самый большой = центральный элемент самодельной установки. Сначала я внедрил в раму пэд в том же виде, как он был когда-то сделан, но потом всё-таки переделал его. Ему уже не нужна была широкая устойчивая нога, не нужны были "укосины", если говорить строительным языком, или "рёбра жёсткости", если говорить языком инженера-конструктора.
Рама представляет собой прямоугольную конструкцию, внутри которой располагается пэд бочки, подвешенный сверху и снизу. Сверху установлена ещё одна перекладина, к которой крепятся 1-й и 2-й томы. Малый барабан и 3-й том я закрепил на поворотных трубках, чтобы иметь возможность складывать установку, убирая малый и 3-й том в середину рамы. Ну и вся рама вполне устойчиво стоит на двух ножках-поперечинах. Ножки тоже можно сложить, вернее, развернуть почти параллельно перекладинам, при этом установка занимает ещё меньше места, и даже не падает.
Надо сказать, что я сразу же сделал простейшую виброизоляцию ножек рамы от пола, томов от рамы и пэда бочки от рамы с помощью трубчатого утеплителя водопроводных труб, купленного в том же строймаге. Я натягивал его на трубы, и через него крепил к трубам то, что нужно. Конечно, подобная виброизоляция не идеальна, но без неё было слишком много наводок с одного пэда на другой. Конечно же, самые сильные помехи создаёт пэд бочки: несмотря на сетку и виброизоляцию, от него слегка заводятся все остальные пэды. Впрочем, даже в том виде, как оно есть, то есть без настройки минимальных порогов чувствительности пэдов, это не мешает игре.
На фото я пытаюсь поиграть на довольно интересном сете. В его составе акустический хет, работают два электронных барабана: малый и 1-й том. Бочка и остальные 2 тома не звучат. Очень специфическая конфигурация, но хоть что-то, некоторые выводы я сделал.
Конечно, хромированные трубы и арматура для них недёшевы, они составили очень приличную часть стоимости рамы с пэдами. В интернете можно найти более бюджетные варианты конструкции рамы самодельной ударной установки, например из полипропиленовых труб. Такой вариант я тоже рассматривал, так как у меня и полипропиленовые трубы, и их соединители остались в достаточном количество после ремонта, плюс имеется паяльник для таких труб. Но всё же я выбрал металлическую раму: она значительно жёстче, я вовсе не хочу, чтобы пэды на ней раскачивались при игре. А также эту сборную конструкцию проще переконфигурировать. Кто знает, какие изменения придётся внести в будущем в конструкцию рамы, заменить одни пэды другими, может добавить тарелки и т.д. Полипропилен же неразборный, спаивается на один раз, и если надо будет что-то переделать, то практически вся рама уйдёт в мусорку.
