Конструкция барабанного модуля

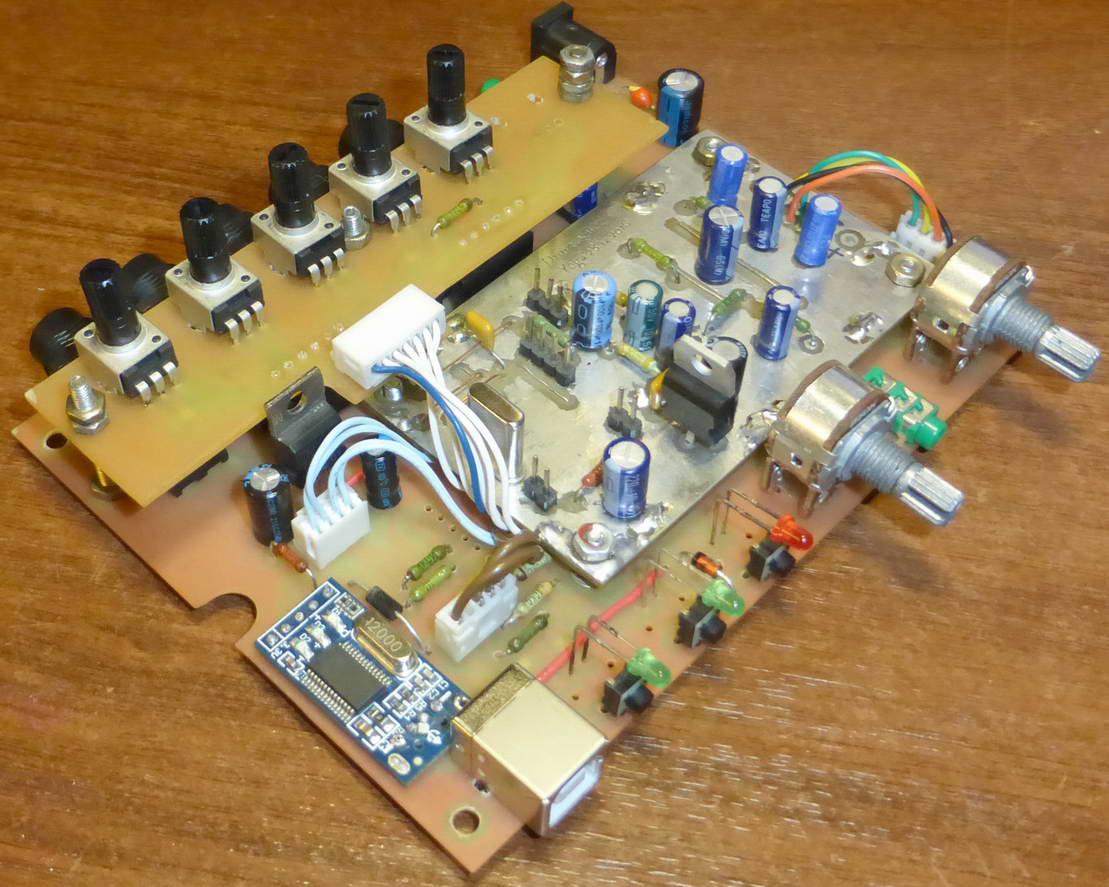

Конструктивно регуляторы уровня входных сигналов мне было удобно разместить на отдельной плате и вывести их роторы на верхнюю панель синтезатора. Строго говоря, не совсем правильно дырявить верхнюю панель корпуса под ручки регулировки, но в конечном итоге это позволило сделать модуль более компактным.

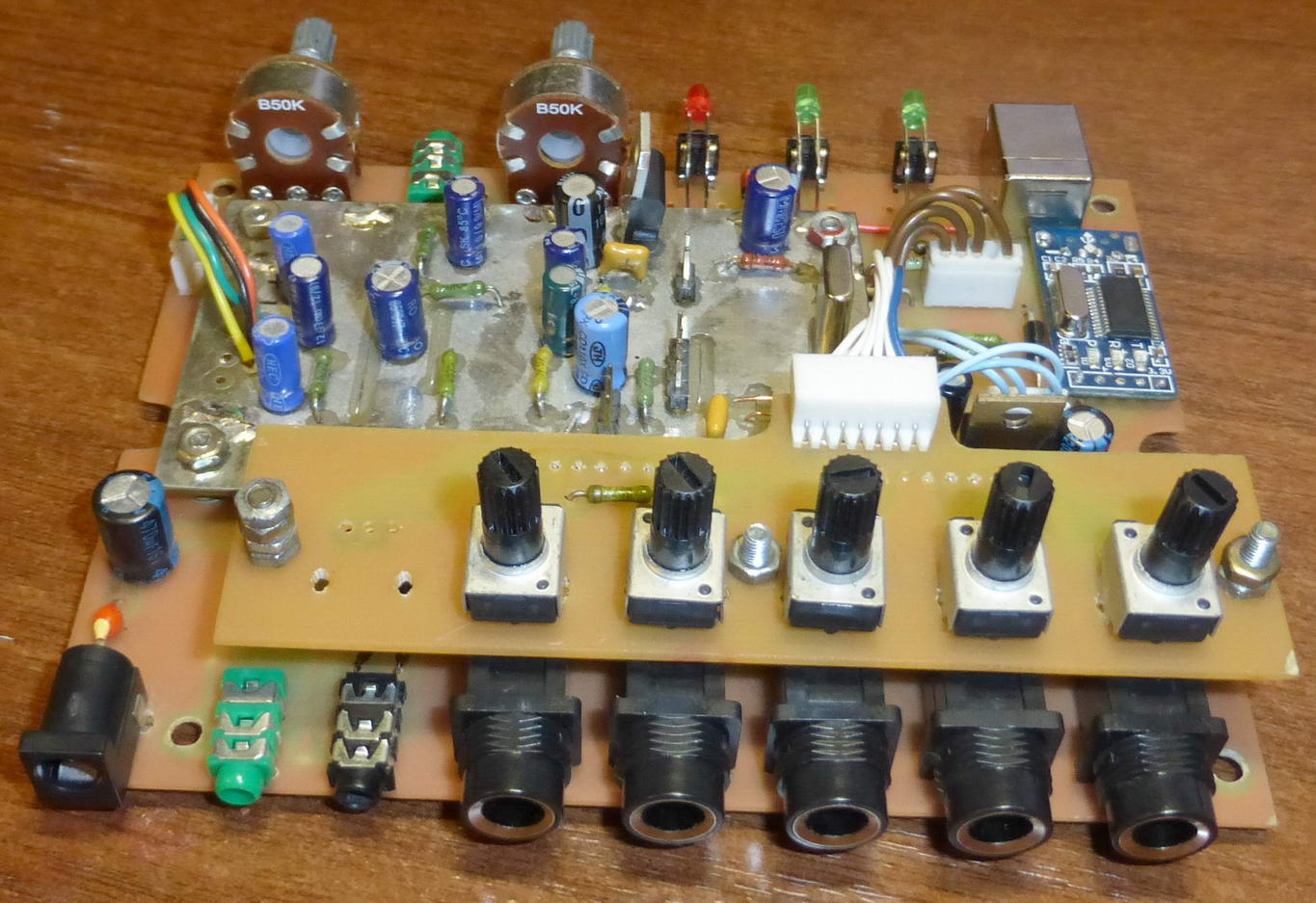

Все остальное в этой конструкции, в принципе, никаких особенностей не имеет. Единственное, что я позволил себе, это вольность в креплении гнёзд под пэды барабанов. Вообще-то их полагается вывести в отверстия задней панели и прикрутить гайками. Но при этом гнёзда уж слишком сильно выступают из задней панели. Ещё и гаек в комплекте с гнёздами не было, и замены пока не нашёл. Поэтому я решил не крепить гнёзда к задней панели, а впаять их в печатную плату так, чтобы они по минимуму торчали из панели. Да, строго говоря, это большой косяк, паяное соединение не даёт достаточной механической прочности. Но я ведь делал опытную конструкцию и мог рассчитывать, что никто не будет пытаться забить штекера в гнёзда кувалдой или пробовать вырвать их из модуля "с мясом". В более ответственных конструкциях такого, разумеется, я бы не допустил.

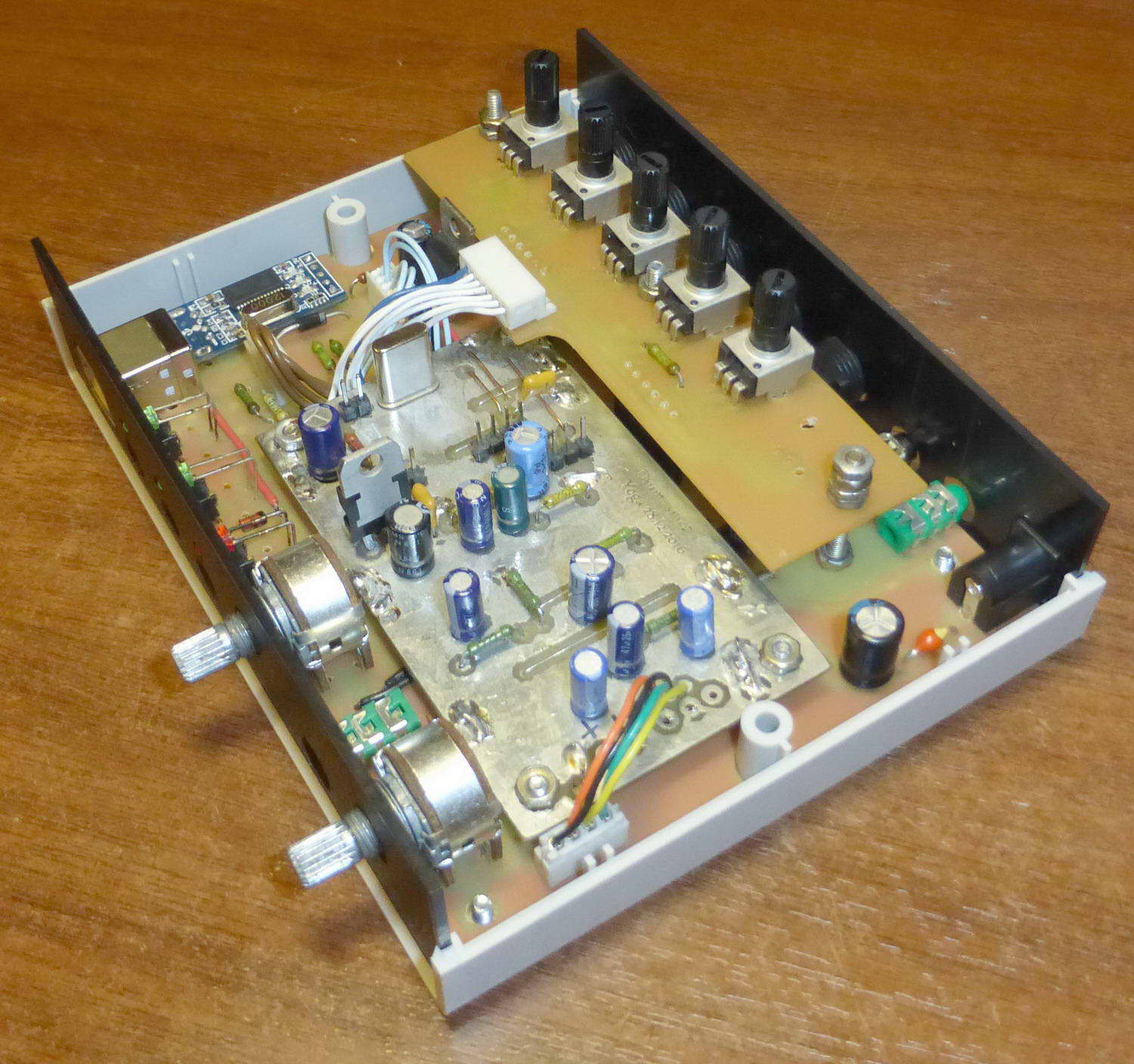

В конечном итоге печатные платы (главная + плата переменных резисторов) были разведены, изготовлены, собраны и поставлены в корпус. Так как у меня нет пока двухзонного пэда малого барабана, регулятор 2-й зоны малого (обод, или Rim) я пока не стал устанавливать.
Назад - Изготовление барабанного модуля Далее - Самодельная установка с модулем - проверка звучания
Конструкция барабанного модуля
Конструктивно регуляторы уровня входных сигналов мне было удобно разместить на отдельной плате и вывести их роторы на верхнюю панель синтезатора. Строго говоря, не совсем правильно дырявить верхнюю панель корпуса под ручки регулировки, но в конечном итоге это позволило сделать модуль более компактным.
Все остальное в этой конструкции, в принципе, никаких особенностей не имеет. Единственное, что я позволил себе, это вольность в креплении гнёзд под пэды барабанов. Вообще-то их полагается вывести в отверстия задней панели и прикрутить гайками. Но при этом гнёзда уж слишком сильно выступают из задней панели. Ещё и гаек в комплекте с гнёздами не было, и замены пока не нашёл. Поэтому я решил не крепить гнёзда к задней панели, а впаять их в печатную плату так, чтобы они по минимуму торчали из панели. Да, строго говоря, это большой косяк, паяное соединение не даёт достаточной механической прочности. Но я ведь делал опытную конструкцию и мог рассчитывать, что никто не будет пытаться забить штекера в гнёзда кувалдой или пробовать вырвать их из модуля "с мясом". В более ответственных конструкциях такого, разумеется, я бы не допустил.
В конечном итоге печатные платы (главная + плата переменных резисторов) были разведены, изготовлены, собраны и поставлены в корпус. Так как у меня нет пока двухзонного пэда малого барабана, регулятор 2-й зоны малого (обод, или Rim) я пока не стал устанавливать.
www.DYoga.ru
В процессе сборки платы модуля я умудрился дважды перепутать полярность танталовых чип-конденсаторов, что поставил в схему, и в итоге сначала получил коротыш по питанию, а второй раз нарушение работы операционных усилителей из-за сбитой "виртуальной земли". Я в первый раз применял танталовые чипы, и почему-то решил, что полоской на корпусе у них обозначается "минус", как и у smd диодов. Как оказалось, полоской обозначается "плюс", перепаял, всё заработало, как надо.
Забегу вперёд: ещё мне пришлось значительно увеличить ёмкость конденсаторов по выходу операционного усилителя линейного выхода, чтобы к нему можно было подключать наушники. Изначально предполагалось использовать внешний усилитель, но наушники оказались очень удобны для испытаний, и пришлось схему доработать.
Кроме ошибки с конденсаторами, никаких проблем не возникло, схема сразу заработала как надо. Прошивка МК поддерживала на тот момент всего 2 пэда, но тем не менее я очень обрадовался, когда, воткнув в готовый модуль штекера проводов от пэдов, услышал звук.
Забегу вперёд: ещё мне пришлось значительно увеличить ёмкость конденсаторов по выходу операционного усилителя линейного выхода, чтобы к нему можно было подключать наушники. Изначально предполагалось использовать внешний усилитель, но наушники оказались очень удобны для испытаний, и пришлось схему доработать.
Кроме ошибки с конденсаторами, никаких проблем не возникло, схема сразу заработала как надо. Прошивка МК поддерживала на тот момент всего 2 пэда, но тем не менее я очень обрадовался, когда, воткнув в готовый модуль штекера проводов от пэдов, услышал звук.
Ну вот, всё было готово к проверке барабанного модуля со всеми 5 пэдами барабанов, стоящими на раме.
Назад - Изготовление барабанного модуля Далее - Самодельная установка с модулем - проверка звучания
Назад - Изготовление барабанного модуля Далее - Самодельная установка с модулем - проверка звучания

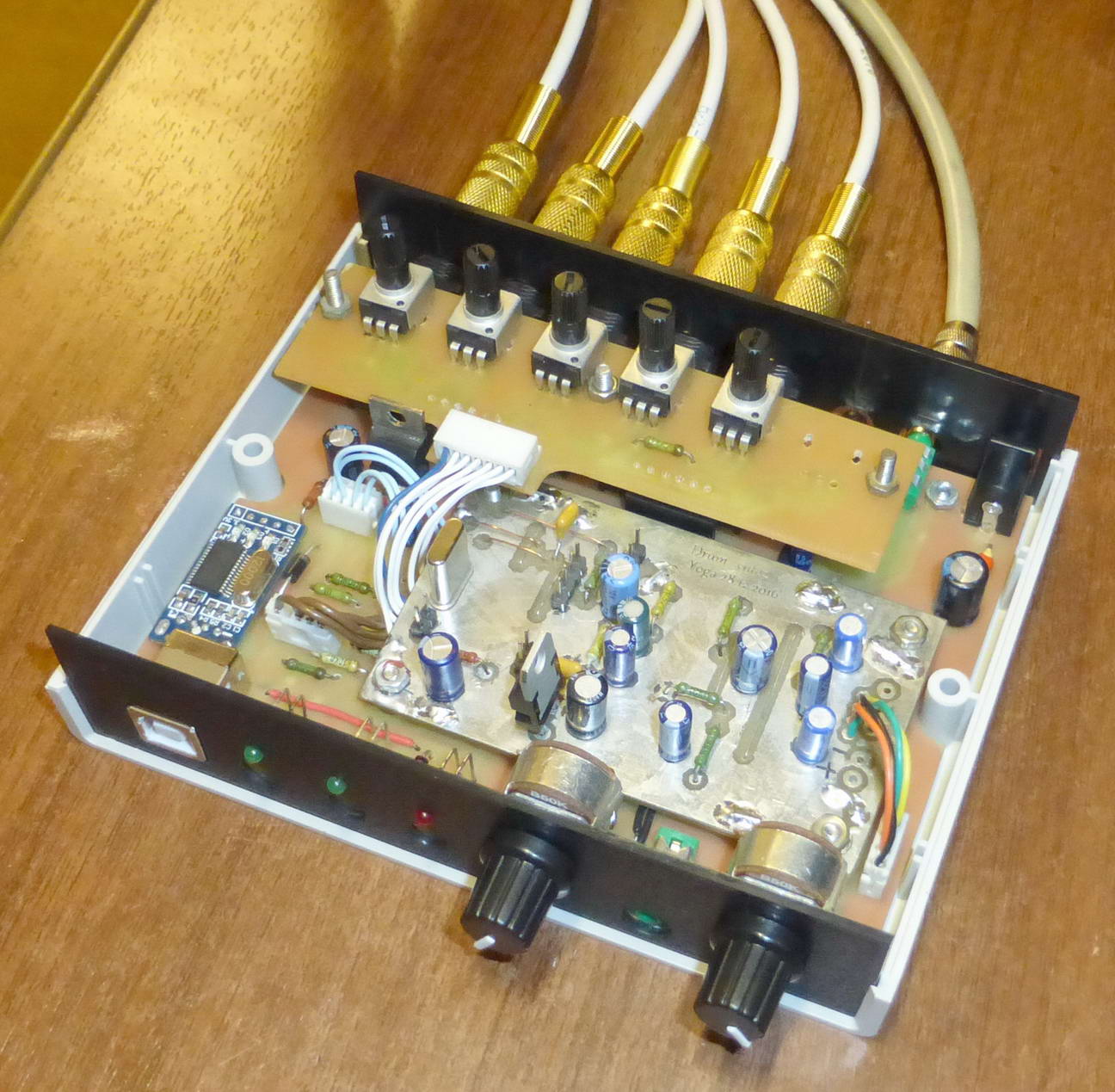

Далее я подготовил барабанные пэды, стоящие на раме, припаяв к ним провода со штекерами 6,3мм.
